Dos emulsionadores al vacío de acero inoxidable de 500 litros pueden parecer casi idénticos desde el exterior. Ambos pueden contar con un tanque pulido, un tamaño de motor idéntico, un panel de control, una bomba de vacío y una camisa calefactora. En una hoja de cotización comercial, la variación financiera puede parecer marginal. Sin embargo, en la planta de producción, esa variación estructural determina si un lote logra una estabilidad estética y química de alto valor o resulta en un costoso rechazo.
Lo que gobierna la estabilidad final de la emulsión es la ingeniería precisa de la estructura interna oculta. La geometría del rotor-estator dicta la morfología de las microgotas. El sistema de sellado al vacío determina si los microhuecos arrastrados se evacuan antes de ingresar a la línea de llenado. La interacción de la capa límite del raspador de PTFE dicta una transferencia de calor uniforme sin quemar el producto localizado. Finalmente, la válvula de fondo rasante y la ruta del fluido CIP (limpieza in situ) determinan si los residuos vulnerables a los microbios permanecen atrapados después de la descarga.
Un emulsionante al vacío no es una olla grande de acero inoxidable. Es un sistema de proceso de alta ingeniería. Su objetivo mecánico es convertir una formulación cruda en un producto industrial estable, desaireado, calentado uniformemente y químicamente escalable.

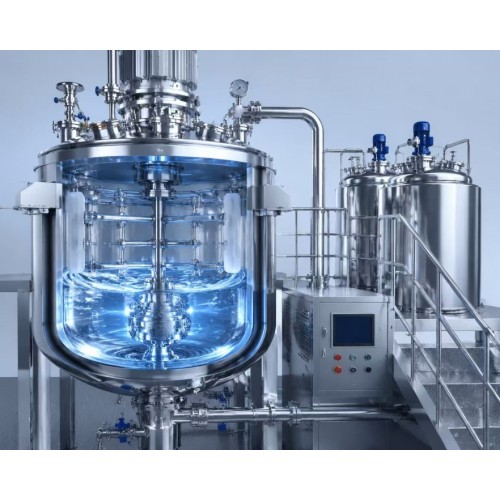

Un emulsionante homogeneizador al vacío funciona como un circuito integrado de procesamiento de fluidos. Antes de que el material de producción ingrese al recipiente de procesamiento principal, los premezcladores auxiliares de fase oleosa y acuosa calientan e hidratan ceras, emulsionantes y polímeros solubles en agua. Una vez que estas fases se transfieren al recipiente principal, la máquina ejecuta múltiples funciones termodinámicas y mecánicas simultáneamente.
Los campos de presión negativa atraen polvos crudos o fases líquidas auxiliares directamente a la matriz del núcleo mediante alimentación por vacío, alterando la dinámica de entrada desde el vertido manual a cielo abierto hasta la inducción subterránea cerrada. Dentro del núcleo de procesamiento principal, los agitadores raspadores contrarrotativos rompen continuamente las capas límite. Simultáneamente, el homogeneizador de rotor-estator de alto cizallamiento actúa como motor mecánico de alta velocidad, aspirando fluido a un espacio de corte submilimétrico para forzar las macroemulsiones a microdispersiones estables mientras la red de vacío integrada evacua las microburbujas arrastradas.
La separación de fases de la emulsión, el sangrado del aceite y la granulosidad localizada comienzan a nivel microscópico cuando las gotas son demasiado grandes o están distribuidas de manera desigual. Según la ley de Stokes , en condiciones de separación gravitacional simplificadas, la velocidad de formación de crema o sedimentación ($v$) de una gota de fase interna es directamente proporcional al cuadrado de su radio ($r$):
Dónde:
Al diseñar una reducción estructural en el radio de la gota (por ejemplo, migrar una dispersión incontrolada de $10\,\mu\text{m}$ a una matriz $1\text{--}2\,\mu\text{m}$ uniforme), la velocidad de separación de fases impulsada por la gravedad se reduce en un factor de 100. En esta escala submicrónica, el movimiento browniano térmico aleatorio supera las fuerzas gravitacionales, estabilizando la fase interna dentro de la red continua de polímeros.
Un agitador a granel convencional no puede entregar la energía mecánica necesaria para superar esta tensión interfacial. Los homogeneizadores de rotor-estator de alto cizallamiento utilizan un rotor interno de alta velocidad que gira dentro de una mandíbula de estator fija. El material es aspirado axialmente hacia el cabezal de corte y propulsado radialmente a través de ranuras del estator mecanizadas con precisión. El fluido sufre un cizallamiento hidráulico extremo, fluctuaciones de presión de alta frecuencia, fuerzas de cavitación e impactos localizados intensos. Las configuraciones industriales implementan homogeneizadores controlados por frecuencia que funcionan hasta 3600 rpm , combinados con un agitador de ancla de movimiento lento de 63 rpm para proporcionar una circulación total del lote y una rotación continua a través de la zona de corte activa.
Las microburbujas arrastradas actúan como defectos visibles en cremas tópicas y geles transparentes de primera calidad, reducen la densidad aparente, provocan imprecisiones en el llenado volumétrico y aceleran la oxidación química de los lípidos activos sensibles. Un sistema de sellado al vacío de alta eficiencia convierte todo el recipiente en una cámara hermética de presión negativa.
El componente de ingeniería crítico de este sistema es el sello del eje giratorio. La utilización de un sello mecánico de doble extremo enfriado por agua garantiza la integridad del vacío a largo plazo bajo cargas continuas pesadas, lo que evita la degradación estructural del vacío y las fugas de aire ambiental. Operar a presiones negativas de hasta -0,09 MPa obliga a los microhuecos de aire arrastrado a expandirse de acuerdo con las leyes de presión-volumen, lo que les permite migrar rápidamente a la superficie del fluido y colapsar.
Este gradiente de presión negativa impulsa simultáneamente la alimentación de polvo al vacío bajo la superficie . Los polímeros y pigmentos ligeros y de gran superficie (como carbómero, dióxido de titanio y colorantes brutos) se succionan directamente hacia la corriente líquida debajo de la línea de superficie. Esta inducción de circuito cerrado elimina las emisiones de polvo atmosférico, previene la pérdida de polvo seco y evita la aglomeración de capas superficiales o formaciones de "ojo de pez" al someter las partículas a fuerzas de humectación instantáneas.
Las bases tópicas de alta viscosidad presentan una conductividad térmica interna deficiente. Cuando se calienta a través de una camisa térmica estándar, se forma una capa límite de producto que no fluye directamente contra la pared interior del recipiente. Esta capa estática sufre un sobrecalentamiento localizado, lo que provoca decoloración del producto, quemaduras químicas o formación de partículas oscuras, mientras que el lote del núcleo central permanece significativamente por debajo de la temperatura objetivo del proceso.
Para maximizar el coeficiente de transferencia de calor, se montan raspadores de pared de PTFE flexibles en el agitador de anclaje perimetral. Operando como una cuchilla continua, los raspadores se flexionan contra las paredes interiores pulidas como espejo ($\text{Ra} \le 0.4\,\mu\text{m}$) para desplazar la capa límite térmica, impulsando el material calentado de regreso a la ruta de flujo central. Esta acción de giro transforma la pared interior del recipiente de un riesgo de quemaduras localizado a un intercambiador de calor activo y uniforme.
Esta configuración dinámica es igualmente crítica durante la fase de enfriamiento. Muchas cremas dérmicas y ungüentos medicados de alta viscosidad establecen sus redes de cera cristalina, estructuras de hidratación de polímeros y curvas de viscosidad sensorial finales durante una rampa de enfriamiento controlada. La rotación precisa de la capa límite evita la cristalización desigual y garantiza una distribución térmica uniforme en toda la matriz de volumen.
Las emulsiones pegajosas, ricas en lípidos y altamente viscosas dejan residuos resistentes dentro de las zonas muertas del procesamiento, los huecos de los sellos mecánicos, los pozos de las sondas de temperatura y las conexiones de drenaje de puntos bajos. Estas bolsas ocultas representan vectores graves de contaminación entre lotes, defectos de transferencia de color y riesgos de crecimiento microbiano que comprometen el cumplimiento de las GMP (buenas prácticas de fabricación).
| Enfoque de diseño sanitario | Implementación mecánica | Beneficio operativo GMP |
|---|---|---|
| Minimización del volumen de retención | Válvula de descarga del tanque de fondo rasante. | Elimina las zonas muertas de punto bajo sin mezclar; asegura el drenaje total del producto. |
| Control de rugosidad de la superficie | Acero inoxidable SUS316L certificado, pulido espejo a $\text{Ra} \le 0.4\,\mu\text{m}$. | Reduce las fuerzas físicas de adhesión de ungüentos pegajosos y bases lipídicas. |
| Sanitización reproducible | $360^\circ$ bolas de pulverización CIP giratorias retráctiles. | Proporciona cobertura de fluidos completamente automatizada; reemplaza las variaciones volátiles de limpieza manual. |
La integración de una válvula de descarga de fondo rasante garantiza que el mecanismo de asiento de la válvula se alinee perfectamente con la curvatura interior del plato del fondo del recipiente. Esto elimina la tradicional cavidad del tubo de bajada donde normalmente se acumula el material no homogeneizado. Posteriormente, la red de fluidos automatizada de limpieza in situ (CIP) limpia las zonas objetivo internas utilizando parámetros validados (velocidad de enjuague, concentración química, temperatura y duración), brindando una validación de limpieza reproducible sin necesidad de un desmontaje manual completo del pesado conjunto de rotor-estator.
Una fórmula de laboratorio optimizada dentro de un vaso de laboratorio de $5\text{L}$ falla con frecuencia cuando se realiza la transición directamente a un entorno de producción industrial de $1000\text{L}$. La ampliación a escala industrial es un ejercicio de mecánica de fluidos; requiere escalar la disipación de energía estructural en lugar de expandir linealmente las dimensiones del tanque.
Al ampliar un proceso de emulsificación, se deben analizar tres parámetros dimensionales principales:
Para conseguir la arquitectura de emulsionante de vacío industrial óptima es necesario hacer coincidir el diseño mecánico con la reología del fluido de la cartera de productos objetivo:
| Ejemplos de familias de productos | Gama Reológica | Requisitos de configuración del sistema de destino |
|---|---|---|
| Sueros, Emulsiones Fluidas, Lociones de Baja Viscosidad | $< 5000\,\text{cps}$ | Homogeneizador de alto corte de entrada superior, impulsor de anclaje central estándar. Optimizado para circulación de fluidos de alta rotación. |
| Cremas Dérmicas, Protectores Solares Minerales, Geles Cosmecéuticos | $5,000\text{--}50,000\,\text{cps}$ | Homogeneizador de entrada superior, sellado al vacío completamente hermético ($-0.09\,\text{MPa}$), anclaje contrarrotativo con raspadores de pared de PTFE accionados por resorte. |
| Ungüentos medicinales, pastas con alto contenido de sólidos, pastas dentales | $> 50.000\,\text{cps}$ | Homogeneizador de alto cizallamiento de entrada inferior o circuito de recirculación en línea externo. Asistencia de descarga de desplazamiento positivo y agitación raspada de alto torque. |
Para lograr una eficiencia de procesamiento completa, el emulsionante central no debe evaluarse como un activo separado. Debe integrarse perfectamente aguas arriba con redes de purificación de agua por ósmosis inversa (RO) y recipientes de fusión de fases, y aguas abajo con bombas de transferencia de desplazamiento positivo y recipientes de almacenamiento intermedio desinfectados para evitar la exposición ambiental antes del llenado final.
En el procesamiento dérmico y tópico de alta gama, la estructura mecánica interna dicta la certeza del proceso. Al utilizar una geometría de rotor-estator diseñada, sellos de eje mecánicos de alta integridad, raspado dinámico de paredes de PTFE y rutas de fluido listas para CIP de fondo raso, los emulsionantes homogeneizadores de vacío modernos eliminan las variables del piso de producción. Para los operadores de fabricación y los ingenieros de adquisiciones, configurar estos parámetros internos para que coincidan con la dinámica de fluidos de la formulación es el paso definitivo para garantizar una estabilidad repetible del lote, una densidad de llenado precisa y un cumplimiento absoluto del proceso GMP.
